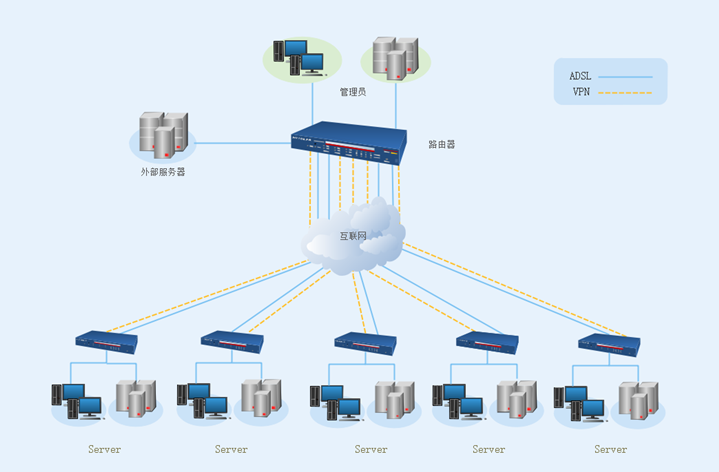

计算机网络系统

       计算机网络系统就是利用通信设备和线路将地理位置不同、功能独立的多个计算机系统互联起来，以功能完善的网络软件 实现网络中资源共享和信息传递的系统。通过计算机的互联，实现计算机之间的通信，从而实现计算机系统之间的信息、软件和设备资源的共享以及协同工作等功能，其本质特征在于提供计算机之间的各类资源的高度共享，实现便捷地交流信息和交换思想，计算机网络系统是由网络硬件和网络软件组成的。在网络系统中，硬件的选择对网络起着决定作用，而网络软件则是挖掘网络潜力的工具。

       网络系统必须与现有系统及有关线路传输系统有良好的衔接，保证互联互通。互联系统有上层的应用系统、低层的DDN/FR/ISDN/FR线路接口、光纤接口、综合布线系统等。接口界面可分为传输层界面、网络层界面和应用层界面。        传输层：主要是传输设备和布线系统的接口，计算机网络的设备支持标准接口，对于网络设备接口与传输层不一致的地方，提供转接线缆。        网络层：互联互通，支持标准的通信协议，实现统一网管，它的主要任务是将分组从源主机经过多个网络和多段链路传输到目的的主机，可以将该任务划分为分组转发和路由选择两种重要的功能。        应用层：支持TCP/IP协议，提供良好的服务质量管理功能，将通信服务提供给应用进程，但在不同的网络应用的应用进程之间，还需要有不同的通信规则，每个应用层协议都是为了解决某一类应用问题，这必须通过位于不同主机中的多个应用进程之间的通信和协同工作来完成。

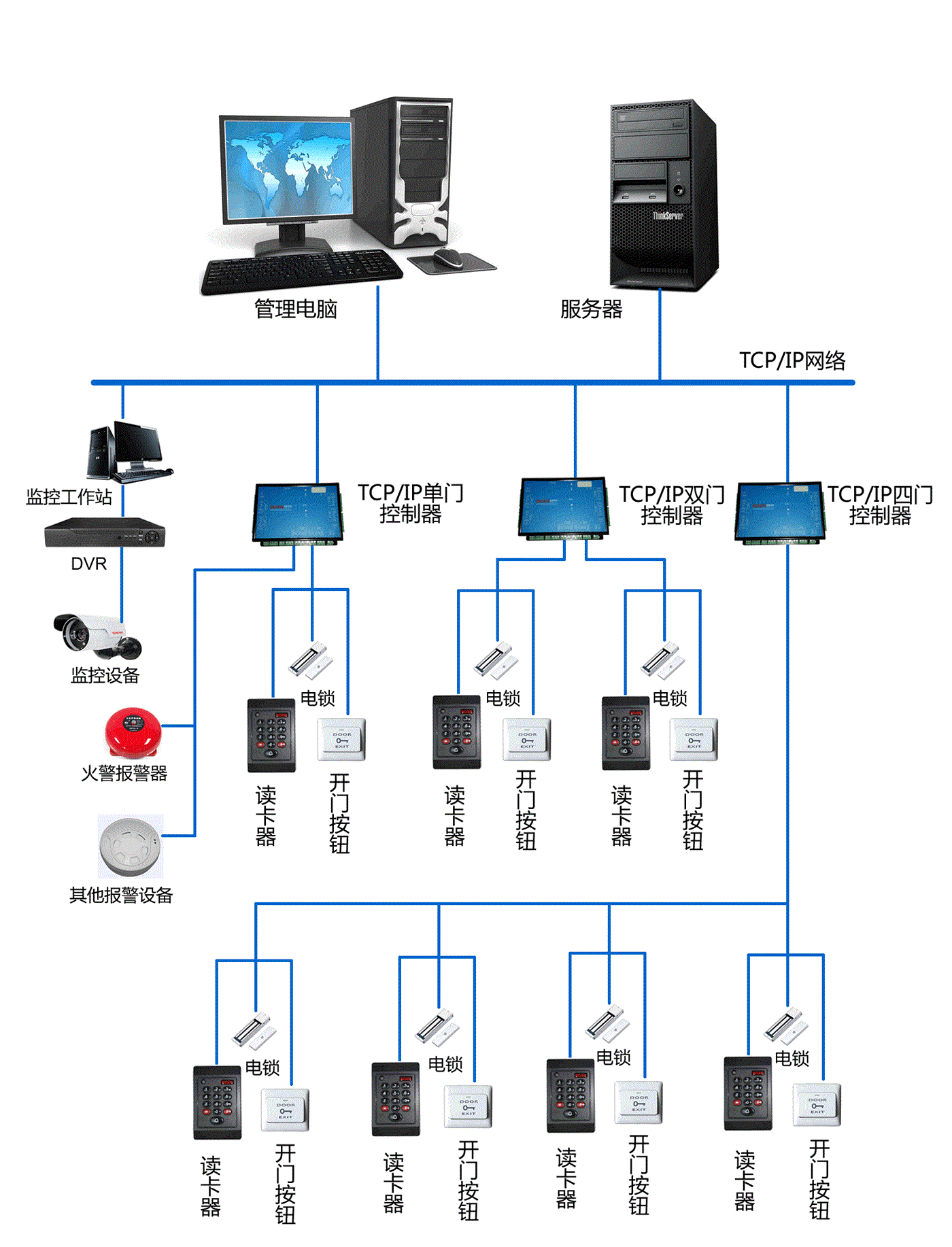

门禁系统

       门禁系统顾名思义就是对出入口通道进行管制的系统，它是在传统的门锁基础上发展而来的。传统的机械门锁仅仅是单纯的机械装置，无论结构设计多么合理，材料多么坚固，人们总能通过各种手段把它打开。在出入人员很多的通道（象办公大楼、酒店客房）钥匙的管理很麻烦，钥匙丢失或人员更换都要把锁和钥匙一起更换。为了解决这些问题，就出现了电子磁卡锁，电子密码锁，这两种锁的出现从一定程度上提高了人们对出入口通道的管理程度，使通道管理进入了电子时代，但随着这两种电子锁的不断应用，它们本身的缺陷就逐渐暴露，磁卡锁的问题是信息容易复制，卡片与读卡机具之间磨损大，故障率高，安全系数低。密码锁的问题是密码容易泄露，又无从查起，安全系数很低。同时这个时期的产品由于大多采用读卡部分（密码输入）与控制部分合在一起安装在门外，很容易被人在室外打开锁。这个时期的门禁系统还停留在早期不成熟阶段，因此当时的门禁系统通常被人称为电子锁，应用也不广泛。

       最近几年随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，进入了成熟期，出现了感应卡式门禁系统，指纹门禁系统，虹膜门禁系统，面部识别门禁系统，乱序键盘门禁系统等各种技术的系统，它们在安全性，方便性，易管理性等方面都各有特长，门禁系统的应用领域也越来越广。        处理与控制设备部分通常是指门禁系统的控制器，门禁控制器是门禁系统的中枢，就像人体的大脑一样，里面存储了大量相关人员的卡号、密码等信息，这些资料的重要程度是显而易见的。另外，门禁控制器还负担着运行和处理的任务，对各种各样的出入请求做出判断和响应，其中有运算单元、存储单元、输入单元、输出单元、通讯单元等组成。它是门禁系统的核心部分，也是门禁系统最重要的部分，出入口控制执行机构执行从出入口管理子系统发来的控制命令，在出入口作出相应的动作，实现出入口控制系统的拒绝与放行操作。常见的如：电控锁、挡车器、报警指示装置等被控设备，以及电动门等控制对象。

机房系统

       机房系统由：墙、顶、地装修；UPS不间断电源；空调系统；新排风系统；防雷接地系统；监控系统；门禁系统；漏水检测系统；消防系统；机房环境及动力设备监测系统；屏蔽系统组成。
       机房地面工程是机房工程中一个很重要的组成部分。机房地板一般采用抗静电活动地板，具有可拆卸的特点，因此，所有设备的导线电缆的连接、管道的连接及检修更换都很方便。活动地板下空间可作为静压送风风库。设置有气流分布风口的活动地板将机房空调送出的冷风送入室内及发热设备的机柜内，可自由的调节机房内气流的分布。活动地板下的地表面一般需进行防潮处理，机房环境及动力设备监控系统主要是对机房设备（如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等）的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据，实现对机房遥测、遥信、遥控、遥调的管理功能，为机房高效的管理和安全运营提供有力的保证，机房新排风系统主要有两个作用：其一给机房提供足够的新鲜空气，为工作人员创造良好的工作环境；其二维持机房对外的正压差，避免灰尘进入，保证机房有更好的洁净度。机房内的气流组织形式应结合计算机系统要求和建筑条件综合考虑。新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局。其风量根据空调送风量大小而定。
       机房有四种接地方式：交流工作地、安全保护地、直流工作地和防雷保护地，要注意两点：
        （1）信号系统和电源系统、高压系统和低压系统不应使用共地回路。
        （2）灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。机房接地宜采用综合接地方案，综合接地电阻应小于1欧姆。

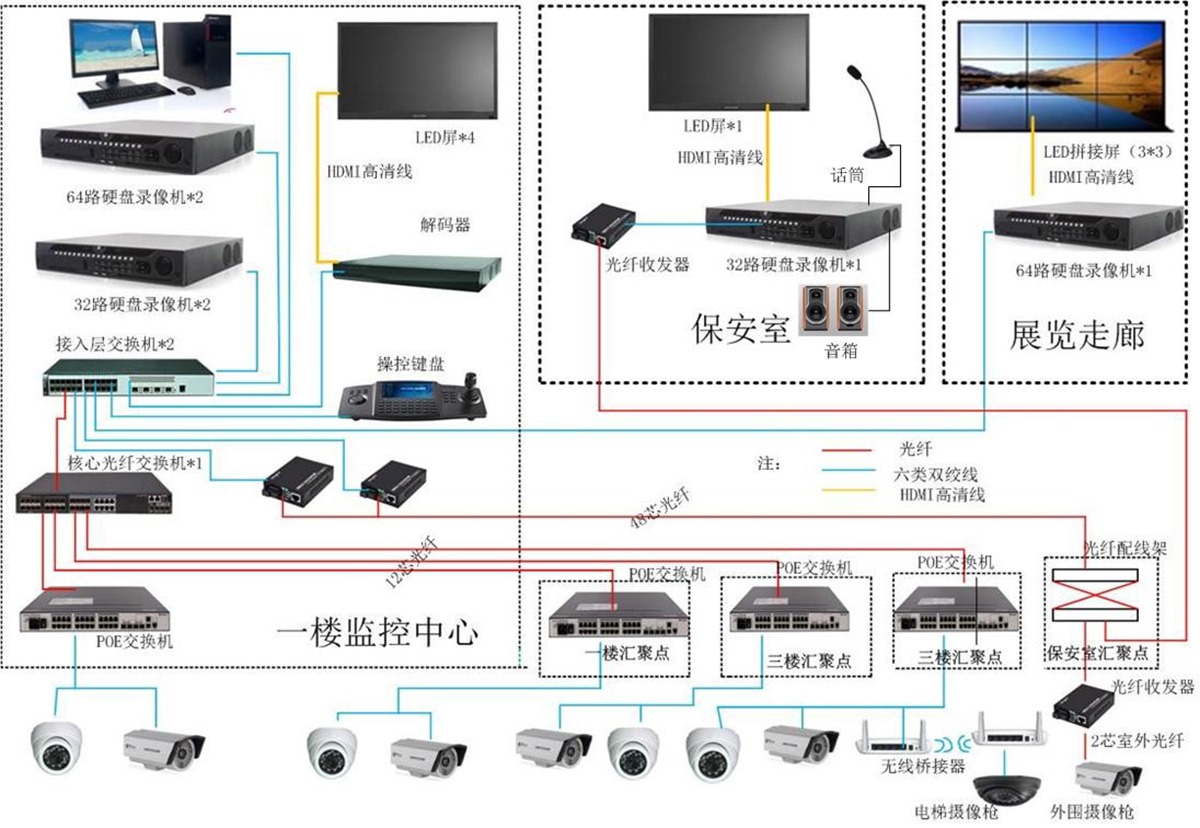

监控报警系统

       安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。安防监控系统能实时、形象、真实地反映被监控对象，可以在恶劣的环境下代替人工进行长时间监视，通过录像机记录下来，同时报警系统设备对非法入侵进行报警。同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录，安防监控系统分为传统模拟系统和数字网络系统。

       视频安防监控系统指利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。主要包含前端设备、传输设备、处理/控制设备和记录/显示设备四部分：前端完成模拟视频的拍摄，探器报警信号的产生，云台、防护罩的控制，报警输出等功能。主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。温、湿度传感器可探测环境温度、湿度，从而控制防护罩内温度、湿度以适合摄像机工作环境。云台可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台；传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示；控制部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分。电视墙这部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。终端显示部分实际上还完成了另外一项重要工作——控制。这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能。

综合布线系统

       建筑物与建筑群综合布线系统是建筑物或建筑群内的传输网络，是建筑物内的“信息高速路”。它即使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外界通信网络相连接。它包括建筑物到外部网络或电话局线路上的连接点与工作区的话音和数据终端之间的所有电缆及相关联的布线部件，综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
       对比传统布线，综合布线作为现代建筑的信息传输系统，其主要优点有：传统布线方式由于缺乏统一的技术规范，用户必须根据不同应用选择多种类型的线缆、接插件和布线方式，造成线缆布放的重复浪费，缺乏灵活性并且不能支持用户应用的发展而需要重新布线；综合布线系统集成传输现代建筑所需的话音、数据、视像等信息，采用国际标准化的信息接口和性能规范，支持多厂商设备及协议，满足现代企业信息应用飞速发展的需要。采用综合布线系统，用户能根据实际需要或办公环境的改变，灵活方便地实现线路的变更和重组，调整构建所需的网络模式，充分满足用户业务发展的需要；综合布线系统采用结构化的星型拓扑布线方式和标准接口，大大提高了整个网络的可靠性及可管理性，大幅降低系统的管理维护费用； 模块化的系统设计提供良好的系统扩展能力及面向未来应用发展的支持，充分保证用户在布线方面的投资，提供用户长远的效益。综合布线系统较好地解决了传统布线方法存在的许多问题，提供了具有长远效益的先进可靠的解决方案。随着现代信息技术的飞速发展，综合布线系统将成为现代智能建筑不可缺少的基础设施。

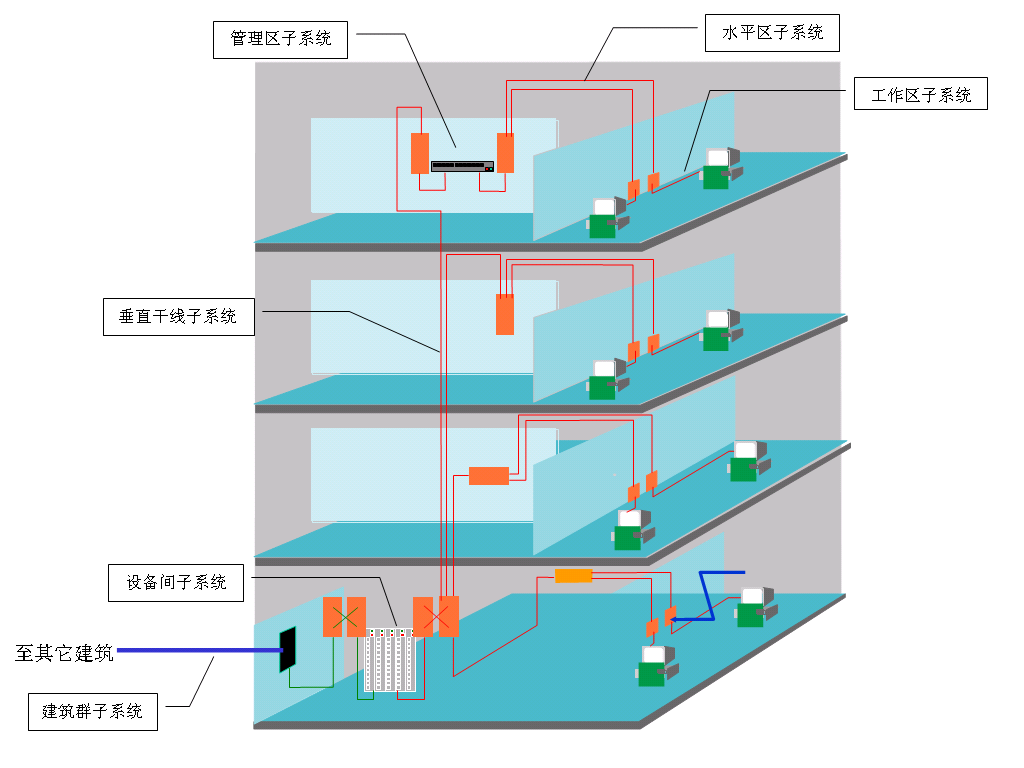

       根据国际标准ISO11801的定义，结构化布线系统可由以下系统组成：
工作区子系统：目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。
        （1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm
        （2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同 的信息插座时，可以用专用电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。
水平子系统：目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10M时一般采用4类或是5类双绞线；在速率为10~100M时一般采用5类或是6类双绞线；在速率高于100M时，采用光纤或是6类双绞线。
管理子系统： 本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。
垂直干线子系统：目的是实现计算机设备、程控交换机（PBX）、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。
设备室子系统：本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器（Hub）、网络交换机（Switch）、程控交换机（PBX）、音响输出设备、闭路电视控制装置和报警控制中心等。
建筑群子系统：该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处的过流过压电气保护设备等相关硬件组成，常用介质是光缆，布线方式分为三种：
        （1）地下管道敷设方式：在任何时候都可以敷设电缆，且电缆的敷设和扩充都十分方便，它能保持建筑物外貌与表面的整洁，能提供最好的机械保护。它的缺点是要挖通沟道，成本比较高。
        （2）直埋沟内敷设方式：能保持建筑物与道路表面的整齐，扩充和更换不方便，而且给线缆提供的机械保护不如地下管道敷设方式，初次投资成本比较低。
        （3）架空方式：如果建筑物之间本来有电线杆，则投资成本是最低的，但它不能提供任何机械保护，因此安全性能较差，同时也会影响建筑物外观的美观性。

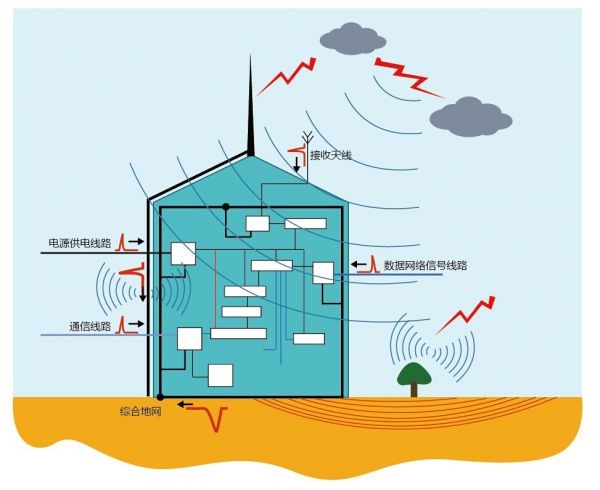

防雷和地接系统

       防雷，是指通过组成拦截、疏导最后泄放入地的一体化系统方式以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术，防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。防雷装置由接闪器、引下线和接地体三部分组成，其作用是防止直接雷击或将雷电流引入大地，以保证人身及建（构）筑物安全。接闪器包括避雷针、避雷线、避雷网、避雷带、避雷器等，是直接接受雷击的金属部分。避雷针一般设在高层建筑物的顶端和烟囱上，保护建筑物兔受直接雷击；避雷线常用来架设在高压架空输电线路上，以保护架空线路免受直接雷击，也可用来保护较长的单层建（构）筑物。避雷网和避雷带普遍用来保护建筑物免受直接雷击和感应雷。引下线是避雷保护装置的中段部分。上接接闪器，下接接地装置。一般敷设在建筑物的外墙，并经最短线路接地。每座建筑物的引下线一般不少于两根。接地装置包括埋设在地下的接地线和接地体，在腐蚀性较强的土壤中，应采取镀锌等防腐措施或加大截面。避雷器是防止雷电过电压侵袭配电和其他电气设备的保护装置。避雷器安装在被保护设备的引入端，其上端接在架空输电线路上，下端接地。其中阀型避雷器是保护变、配电装置常用的一种避雷装置；管型避雷器一般是用于线路上；保护间隙是最简单最经济的防雷装置，俗称简单避雷器，一般安装在线路的进户处，用来保护电度表等设备。

       电源防雷器是防止雷电和其他内部过电压侵入设备造成损坏，从室外防雷与线路防雷相结合的综合防雷方案，介绍了外部避雷和内部避雷、保护区、防雷等电位连接等概念。分析了电源防雷工作原理。采用电源防雷能在最短时间内释放电路上因雷击感应而产生的大量脉冲能量短路泄放到大地，降低设备各接口间的电位差，从而保护电路上的设备。电源防雷器分为B、C、D三级。依据IEC（国际电工委员会）标准的分区防雷、多级保护的理论，B级防雷属于第一级防雷器，可应用于建筑物内的主配电柜上；C级属第二级防雷器，应用于建筑物的分路配电柜中；D级属第三级防雷器，应用于重要设备的前端，对设备进行精细保护。        信号防雷器在产品的设计上，依据IEC 61644的要求，分为B、C、F三级。B级（Base protection）基本保护级（粗保护级），C级（Combination protection）综合保护级，F级（Medium&fine protection）中等&精细保护级。专业用于网络、通讯、光缆、广播、电视、监控、视频等设备的雷电保护设备。        视频防雷器也称同轴电缆电涌保护器，阻抗有两种，一种是75欧姆，一种是50欧姆。其中50欧姆的用于有线电视的室外电缆传输保护，75欧姆的用于视频传输，比如闭路电视监控系统传输，俗称：视频防雷器。视频防雷器安装于视频传输线的两端（前后端），可以有效保护摄像机、球机、矩阵、数字录像机、监视器不受雷电的破坏。视频防雷器完整的内部结构一般可分为三部分：放电部分、稳流部分、稳压部分；性能好的视频防雷器里面还添加了可提高信号防雷器传输频率的电路，以减少因接口等处的损耗。        接地装置是防雷装置的重要组成部分。接地装置向大地泄放雷电流，限制防雷装置对地电压不致过高。除独立避雷针外，在接地电阻满足要求的前提下，防雷接地装置可以和其他接地装置共用。为所雷电流迅速导入大地以防雷止雷害为目的的接地叫做防雷接地。

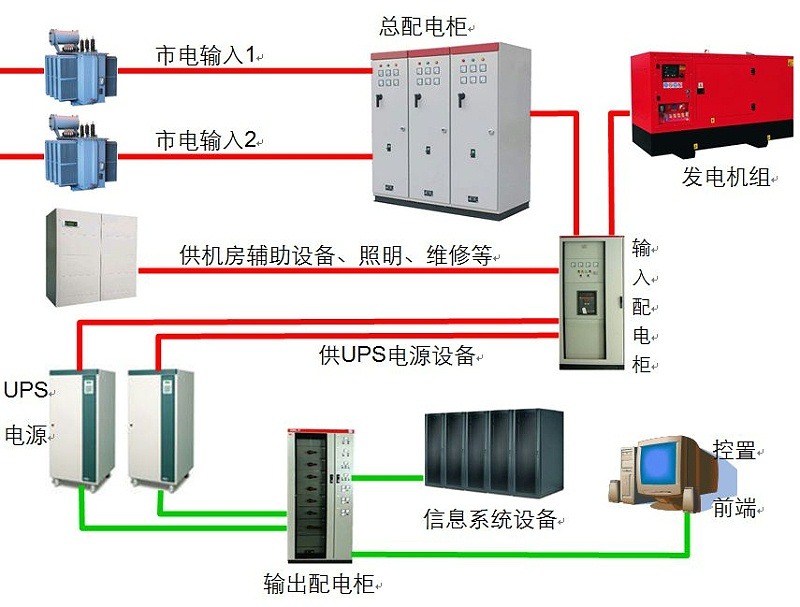

UPS不间断电源系统

       UPS是针对中国电网环境和网络监控及网络系统、医疗系统等对电源的可靠性要求，克服中、大型计算机网络系统集中供电所造成的供电电网环境日益恶劣的问题，以全新的数字技术研制出的第三代工频纯在线式智能型UPS。直流电源，是维持电路中形成稳恒电流的装置。如干电池、蓄电池、直流发电机等。
UPS和直流电源是企业重要的供电保障设备，传统的维护管理包括：①日常巡检外观，定期更换电池、滤波电容、风机等易损件，大修时做电池活化等；②改造或采用换代设备，使用高级工具测试电池性能。这种管理方式企业投入成本高，维护人员工作量大，不易实时掌握设备运行状态和关键数据，设备事故预防能力低。实施在线维护管理可避免传统方式的不足之处，获得良好效益。
       UPS电源系统由五部分组成：主路、旁路、电池等电源输入电路，进行AC/DC变换的整流器（REC），进行DC/AC变换的逆变器（INV），逆变和旁路输出切换电路以及蓄能电池。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就像接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能。
       对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制。
       在电网电压工作正常时，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池供给负载所需电源，维持正常的生产；当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电。
       现在的UPS一般都用全密封的免维护铅酸蓄电池作为储能装置，电池容量的大小由"安时数（AH）"这个指标反映，其含义是按规定的电流进行放电的时间。相同电压的电池，安时数大的容量大；相同安时数的电池，电压高的容量大，通常以电压和安时数共同表示电池的容量，如12V/17AH、12V/24AH、12V/65AH、12V/100AH，后备式UPS一般内置4AH或7AH的电池，其备用时间是固定的；在线式与在线互动式UPS有内置7AH电池的标准机型，也有外配大容量电池的长效机型，用户可以根据需要实现的备用时间而确定配备多大容量的电池，蓄电池是UPS的重要组成部分，占有很大的价值比重，并且其质量的好坏直接关系到UPS的正常使用，所以应慎重选择有质量保证的正牌蓄电池。
       UPS按工作原理分成后备式、在线式与在线互动式三大类：其中，我们最常用的是后备式UPS，它具备了自动稳压、断电保护等UPS最基础也最重要的功能，虽然一般有10ms左右的转换时间，但由于结构简单而具有价格便宜，可靠性高等优点，因此广泛应用于微机、外设、POS机等领域。
       后备式UPS电源又分为后备式正弦波输出UPS电源和后备式方波输出UPS电源。
       后备式正弦波输出UPS电源：单机输出可做到0.25KW~2KW，当市电在170V~264V间变化时，向用户提供经调压器处理的市电；当市电超出170V~264V范围时，才由UPS提供高质量的正弦波电源。
       后备式方波输出UPS电源：与后备式正弦波输出UPS电源不同的只是为用户提供50Hz方波电源。
       在线式UPS结构较复杂，但性能完善，能解决所有电源问题，如四通PS系列，其显著特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中。
       在线互动式UPS，同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区。

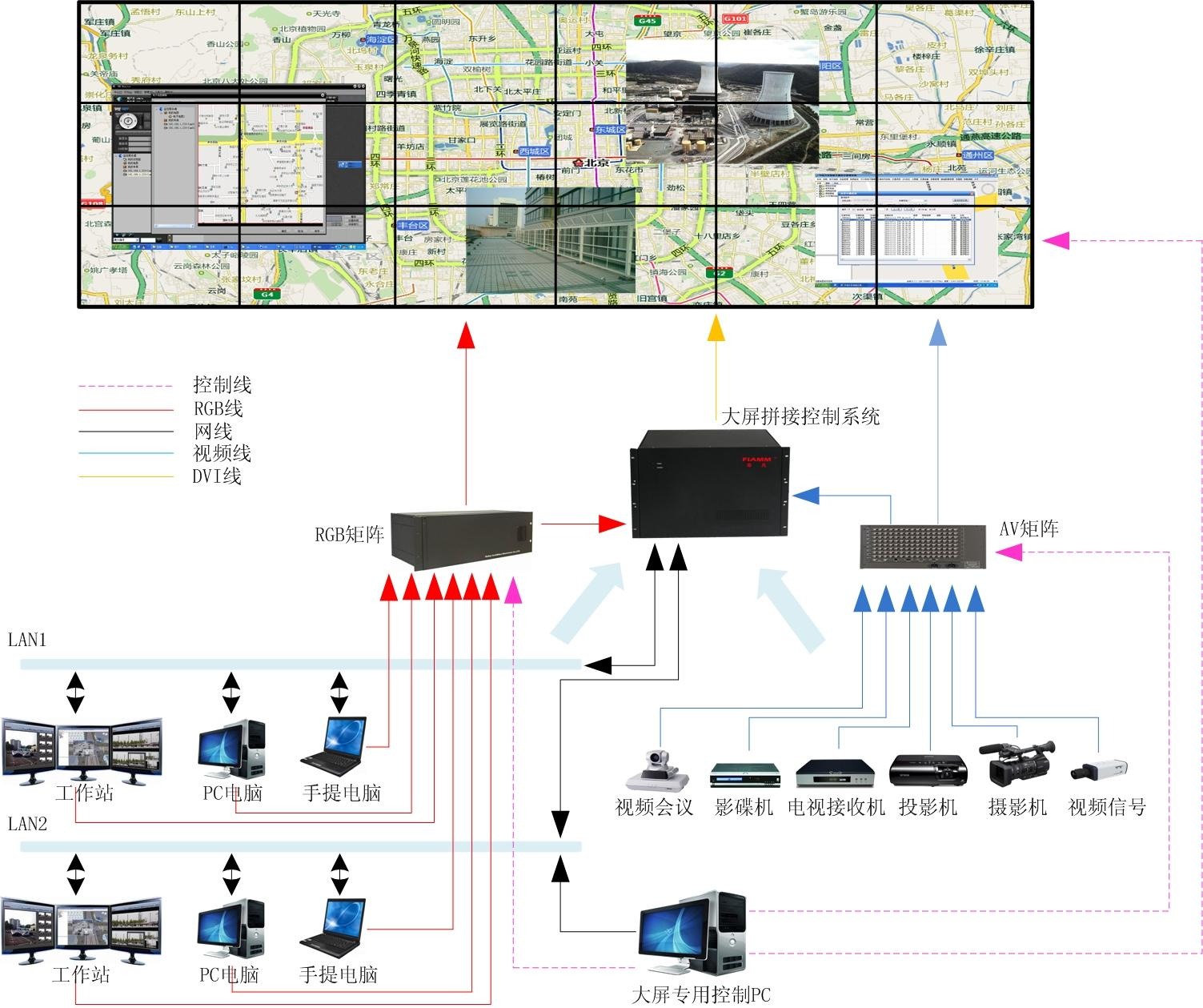

LED/拼接屏显示系统

     大屏幕拼接系统是由单套投影/LED显示屏显示单元组合拼接而成的高亮度、高分辨率、色彩还原准确的电视墙，核心器件包括P光学引擎、图像处理器等，并通过图像控制软件对显示画面实施控制。其功能强大，能显示各种计算机(工作站)、网络信号及各种视频信号，画面能任意漫游、开窗、放大缩小和迭加。其应用领域随着数字化时代的来临越来越广泛，当前应用较多的是监控、集中调度和通信系统，应用的行业主要分布在公安、军队、交通、政府、金融、能源、大型企业、广电等众多领域，　拼接系统主要由三部分组成：大屏幕投影/LED屏墙、投影机（LED屏）阵列、控制系统。其中控制系统是核心，世界上流行的拼接控制系统主要有四种类型：硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统、嵌入式硬件拼接系统。
     大屏幕拼接系统分类：
        （1）硬件拼接编辑 是较早使用的一种拼接方法，可实现的功能有分割、分屏显示、开窗口：即在四屏组成的底图上，用任意一屏显示一个独立的画面。由于采用硬件拼接，图像处理完全是实时动态显示，安装操作简单；缺点是拼接规模小，只能四屏拼接，扩展很不方便，不适应多屏拼接的需要；所开窗口固定为一个屏幕大小，不可放大、缩小或移动
        （2）软件拼接系统编辑 是用软件来分割图像。采用软件方法拼接图像，可十分灵活的对图像进行特技控制，如在任意位置开窗口；任意放大、缩小；利用鼠标即可对所开的窗口任意拖动，在控制台上控制屏幕墙，如同控制自己的显示器一样方便。主要缺点是它只能在Unix系统上运行，无法与WIN95上开发的软件兼容；PC机生产的图形也无法与其接口；在构成一个几十台投影机组成的大系统时，其相应的硬件部分显得繁杂。
        （3）软硬件结合编辑 这种系统可以实用显示多个RGB模拟信号及XWindow的动态图形，是为多通道现场即时显示专门设计的。通过硬件和软件以及控制/舆接口，来实现不同窗口的动态显示。它透明度高：图像叠加透明显示，共有256级透明度，令动态图像和背景活灵活现。缺点是调试麻烦，系统容易崩溃，启动时间慢，没有RS232控制。
        （4）新硬件拼接系统编辑 可综合以上三种方法的优点,克服其缺点。可实现的功能有分割、分屏显示、开窗口、窗口漫游，由于采用硬件拼接，图像处理完全是实时动态显示，图像叠加，安装操作简单，启动时间快，可以用RS-232控制，窗口固定为一个屏幕大小，可以放大、缩小或移动。由于系统采用嵌入式处理器，解决win死机，系统崩溃，启动时间慢，没有RS-232控制的问题，能支持多屏拼接。整个系统封闭式运行，不受任何病毒影响，不用安装操作系统，即插即用。每路RGB通道独立计算，信号处理更加细致；RGB、视频图象可相互叠加；视频信号处理有运动补偿，能消除运动图象的锯齿现象；采用实时图像处理，内部并行总线构架；每路输入通道为独立总线，相比板卡式控制器（共享总线）系统处理能力更强，处理速度更快，输出图像更流畅，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（中控系统）配合使用。
